Elektrinio mini keturračio kontroleris 48V 1000W su greičių perjungimu

Kontroleris (valdiklis) skirtas  naudoti pastovios srovės  vienos fazės (2 laidų) keturračių variklių  ar panašiose sistemose. Turi apsaugą nuo per žemos įtampos. Kritus įtampai žemiau 42  kontroleris atjungia variklį, kad šis nesugęstų ir būtų saugomas baterijų ilgaamžiškumas. Gali būti naudojamas ir mažesnės galios  sistemose nei nurodyta ant kontrolerio. To paties tipo kontroleris visada  gali būti išpildytas su papildomomis funkcijomis arba be jų. Kontroleriu valdomo variklio reversas perjungiamas atskiru jungikliu sukeičiant vietomis + ir -. Dėmesio,norint pajungti apsauginį pedalą reikia prie stabdžių laidų lygiagrečiai prilituoti papildomą jungtį.

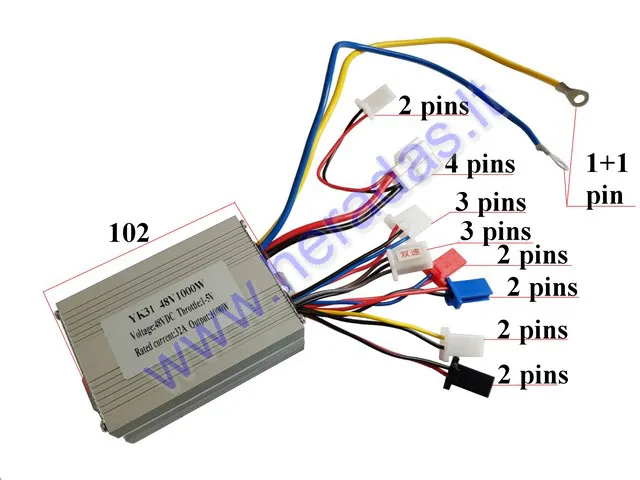

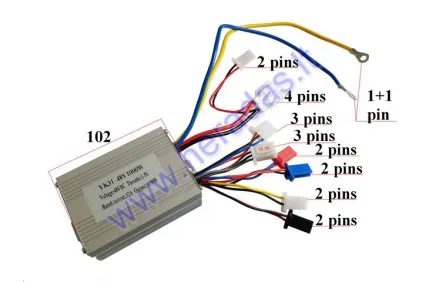

Laidų pajungimas:

1. Raudonas ir juodas (didesnio diametro su jungimo kaladėle) - į akumuliatorių.

2. Mėlynas + ir  geltonas arba baltas - (didesnio diametro ) į variklį.

3. Raudonas mėlynas-į spynelę (kad kontroleris dirbtų juos reikia sujungti).

4.  Raudonas juodas-į valdymo panelės arba rankenėlės akumuliatoriais būklės indikaciją.Dažniausiai būna juodos spalvos jungtis.

5.  Raudonas juodas - šviesos. Dažniausiai būna mėlynos spalvos jungtis.

6.  Raudonas juodas  (pajungti  lygiagrečiai prie storų maitinimo laidų)  - minusas į šviesas.

7. Geltonas juodas  stabdžių rankenėlės.

8. Juodas, raudonas +5v, mėlynas (arba gali būti žalias 0,8-4,2V)  akseleratoriaus rankenėlė.

9. Juodas pilkas rudas- greičių perjungimas.
